PS+SU组合拳，再也不用担心穿孔板建模！

让自己开心

刚建好的穿孔板，甲方爸爸又让修改这可真是烦躁

其实利用PS+SU就能搞定从此甲方想改就改



具体怎么做的一起来看看吧
视频讲解

视频录制：SketchUp吧-瞬息千里
https://www.zhihu.com/video/1580932866300600320

图文讲解

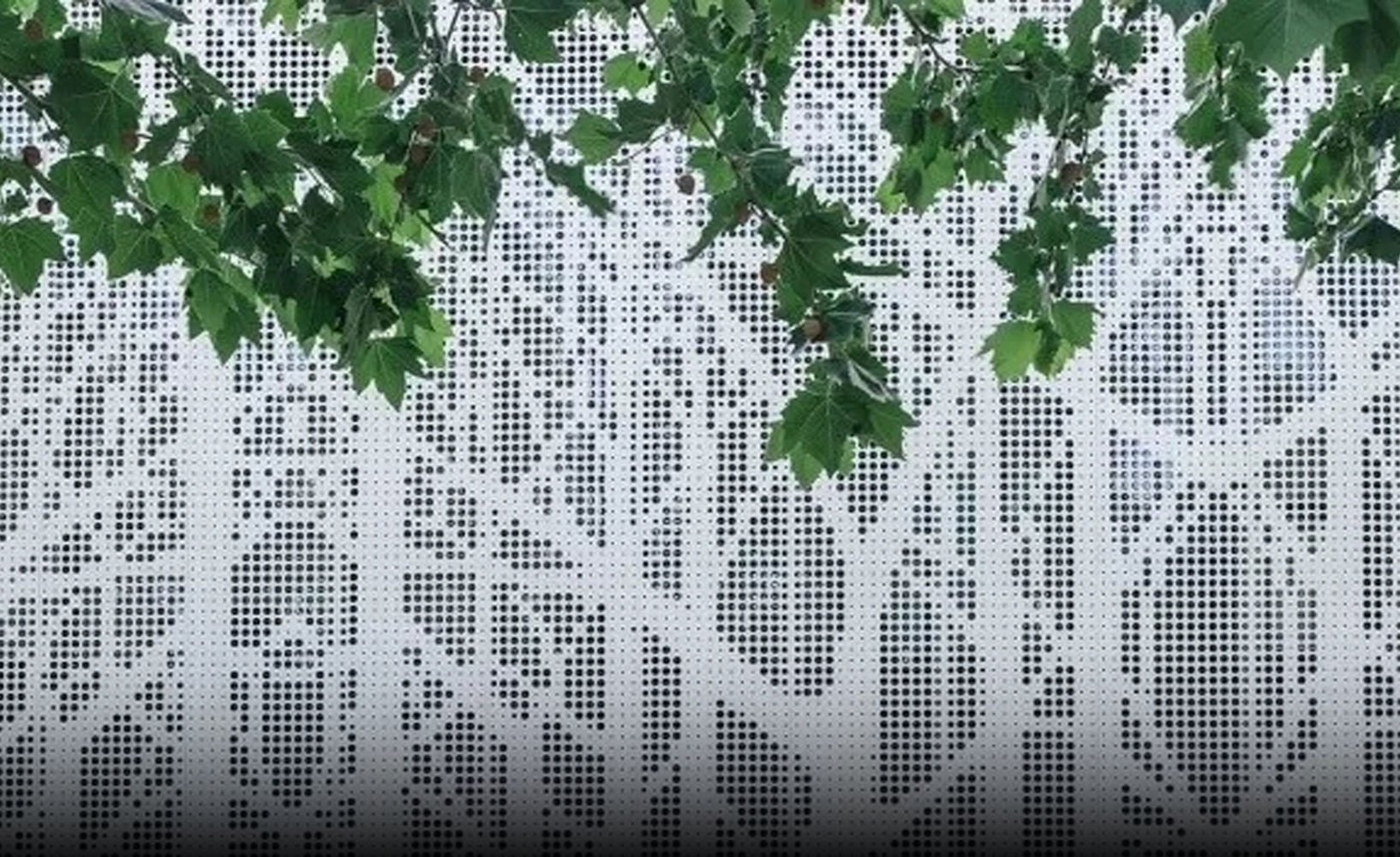

像这样的渐变穿孔如何利用贴图完成。

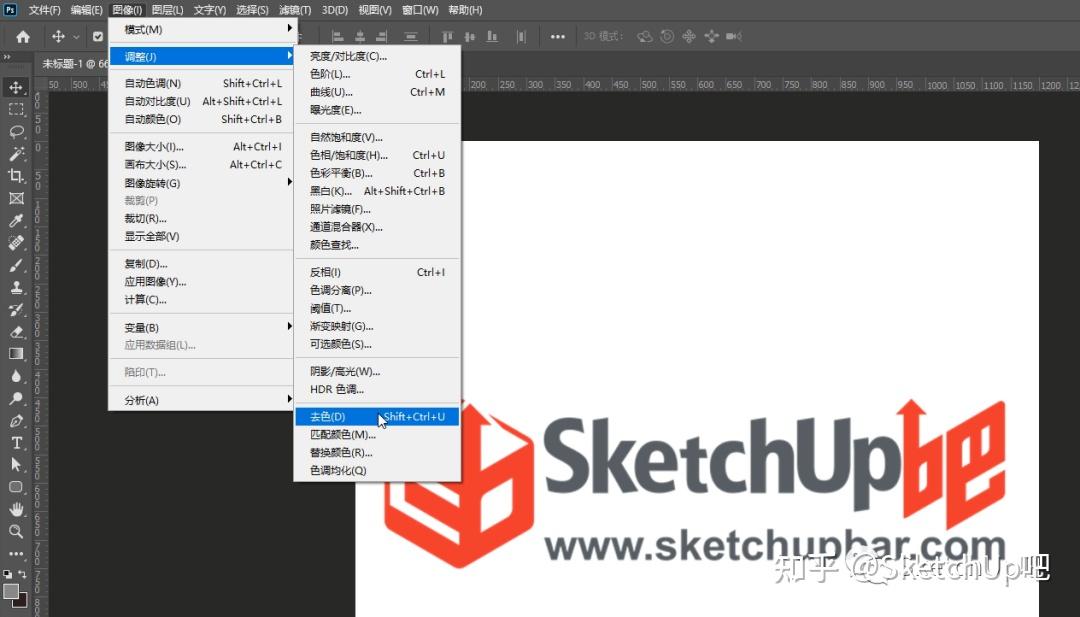

打开ps，对图片进行去色，调出色阶稍作调整，为了方便后续修改将其转为智能对象。

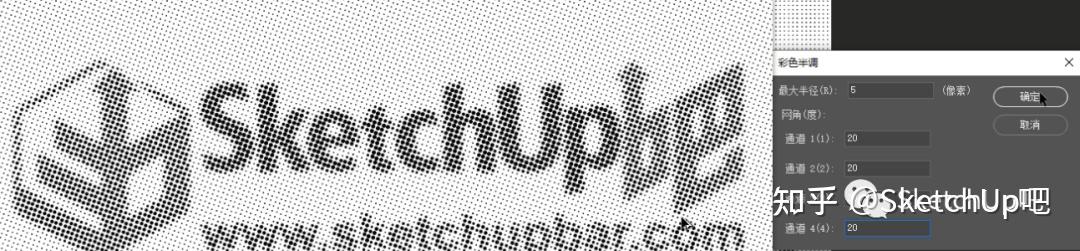

然后在滤镜中找到像素化-彩色半调，在通道设置为0时，开孔都是整齐排列的。

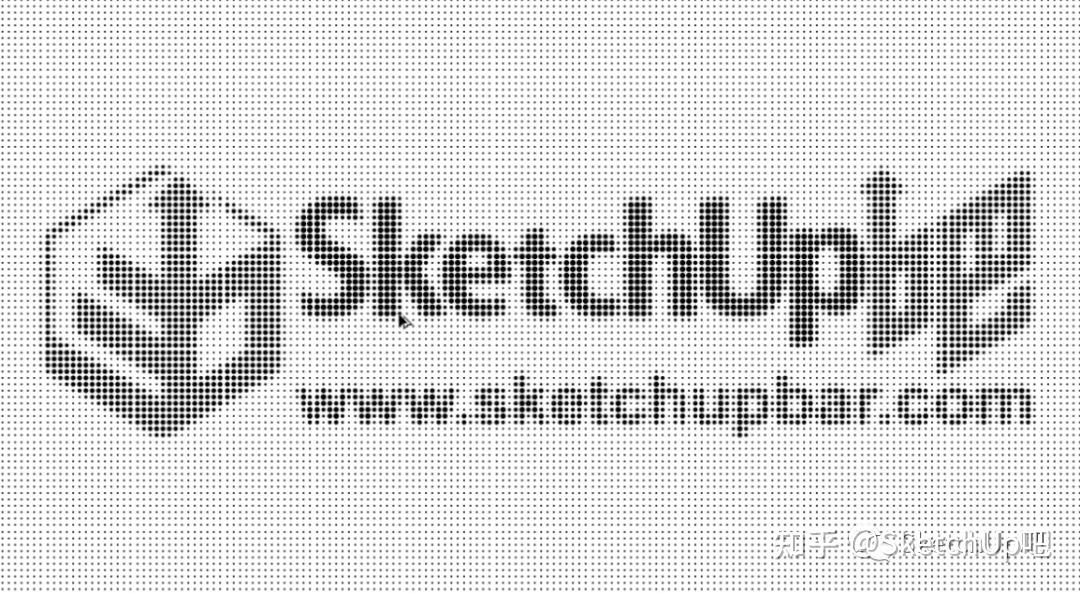

当通道统一为20后可以明显的看到生成的结果是有旋转处理的。生成后导出图片。

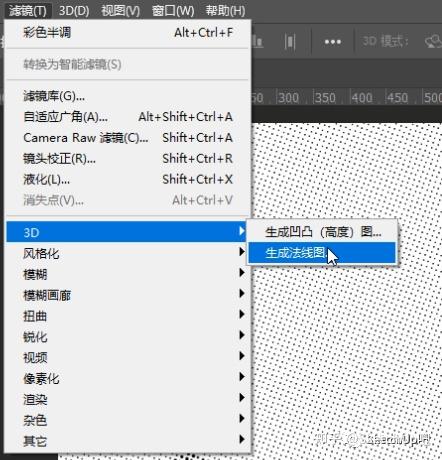

高版本的ps在滤镜中可以生成法线贴图和凹凸贴图。分别生成并导出。

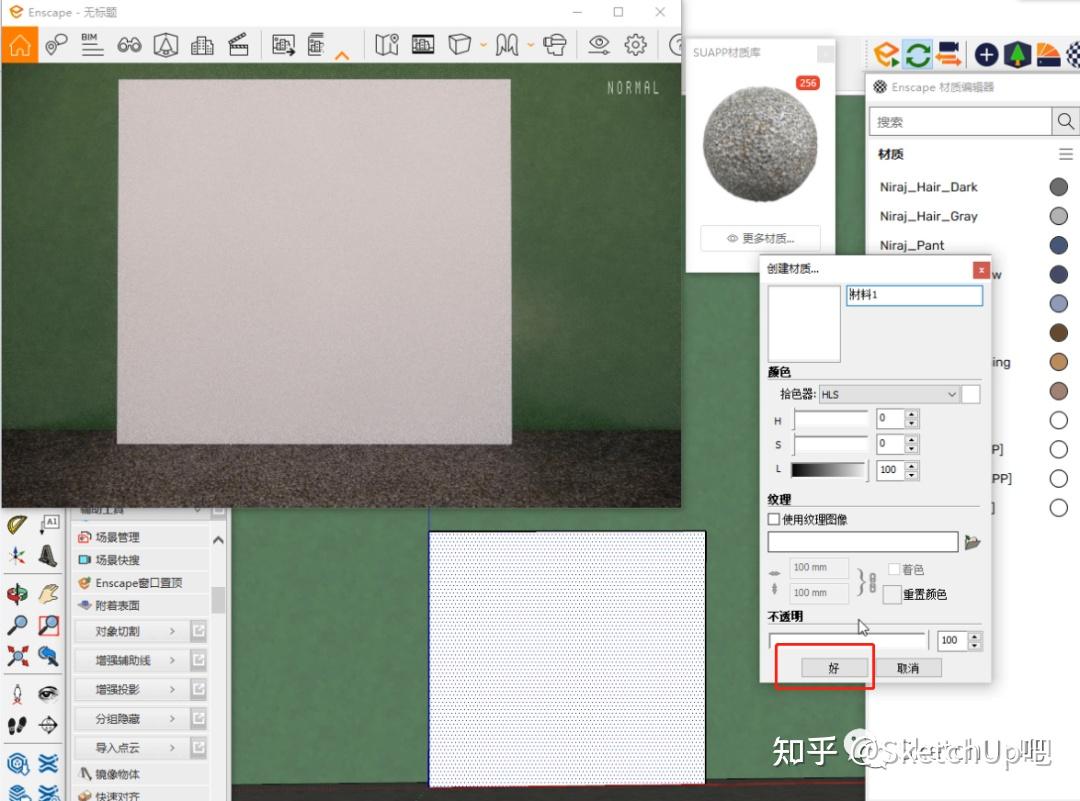

打开SU和ENSCAPE。创建一个新的材质赋予面正反面。

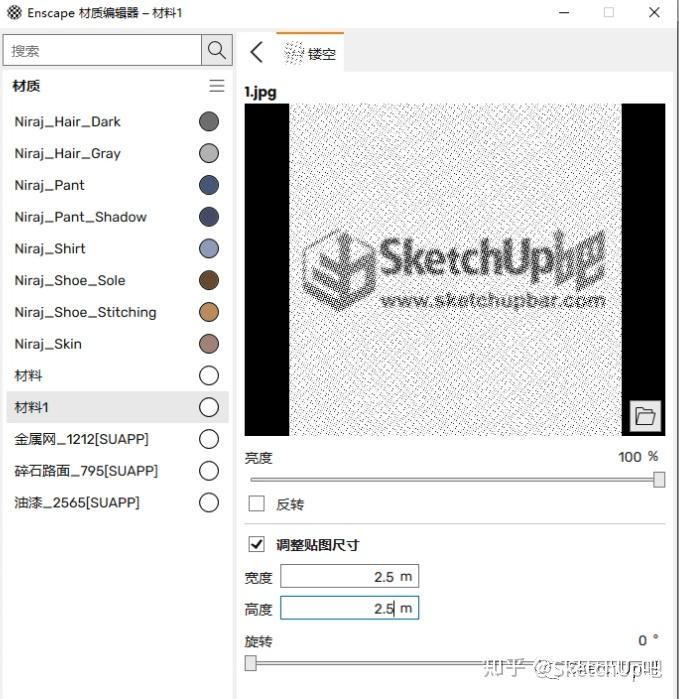

透明度下选择镂空，并添加生成的贴图。调整合适大小。

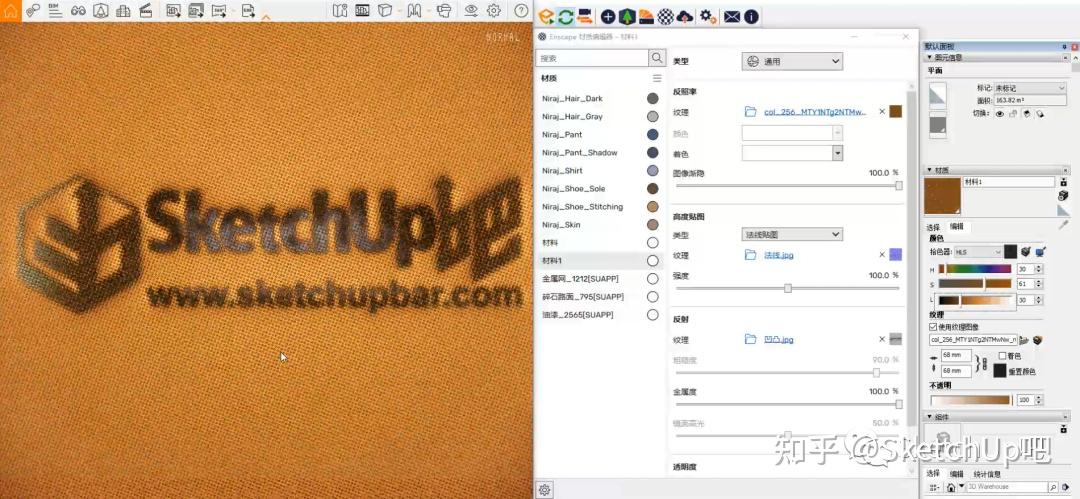

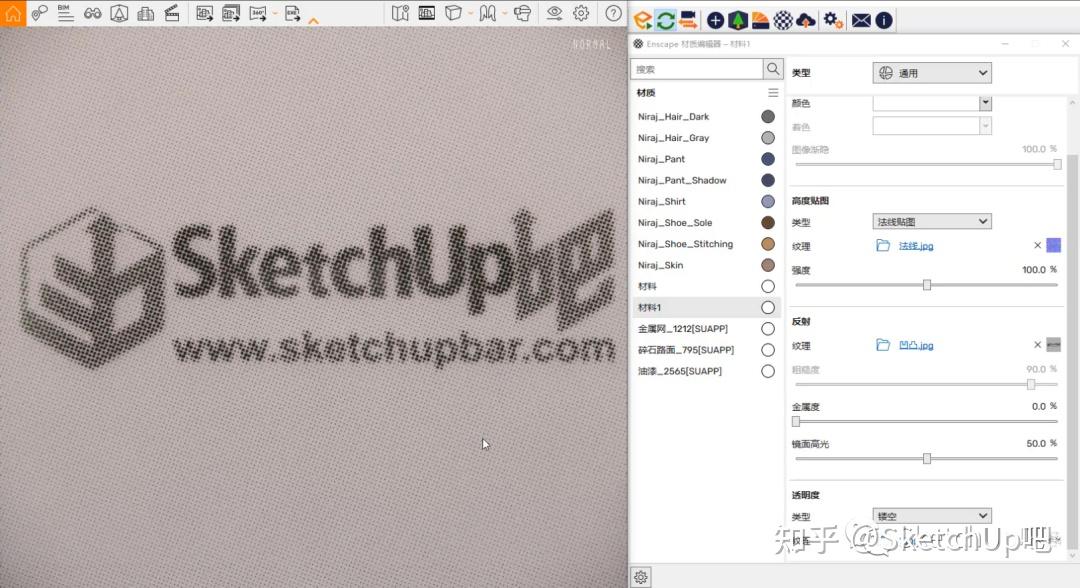

高度贴图和反射贴图中选择生成的相对应贴图。现在穿孔板的效果就已经有了。

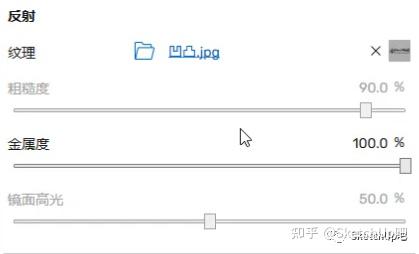

因为是金属所以在金属度这里拉高。

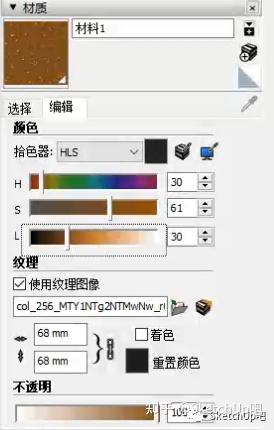

想让穿孔板更具纹理样式可以在纹理中添加一个纹理贴图。颜色可以在材质编辑中进行调整。

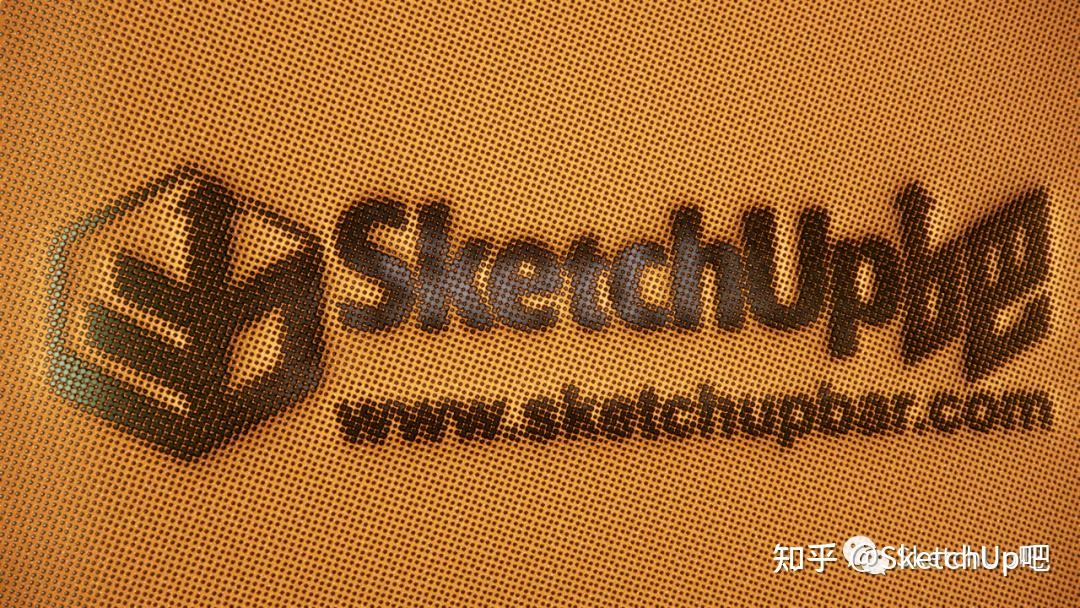

这样一个金属渐变穿孔板就做好了



是不是很简单呢，赶紧自己动手做一个属于自己的创孔板吧。如有描述不当的地方欢迎评论区补充指正。

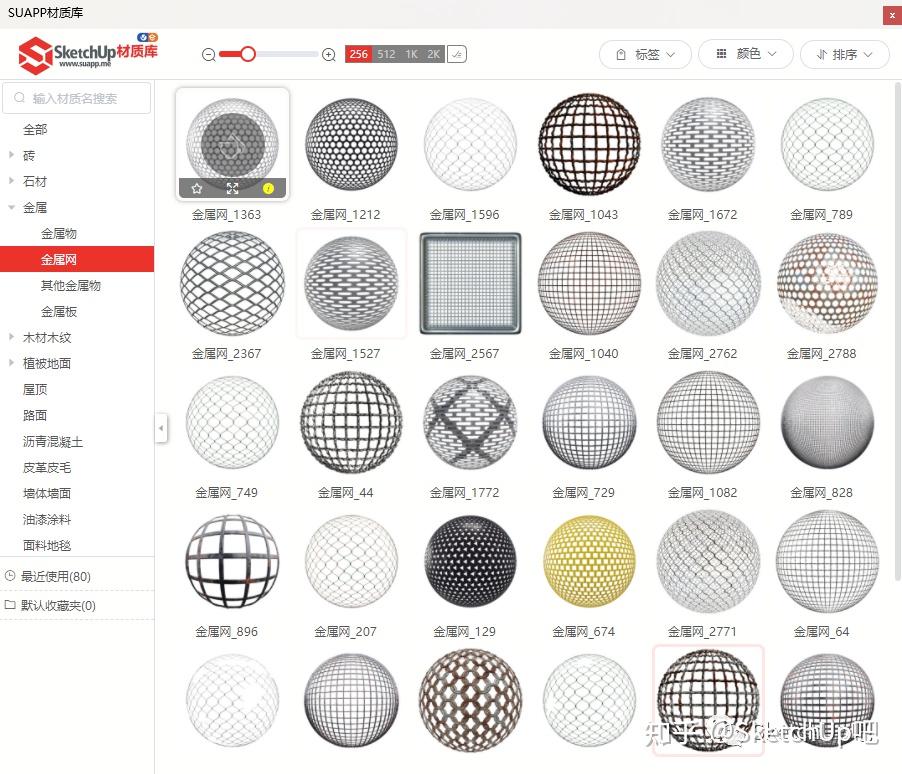

如果不想自己做金属网，可以在SUAPP的PBR双材质库中直接选择金属网就好啦。而且还是免费的哦。
